Taster

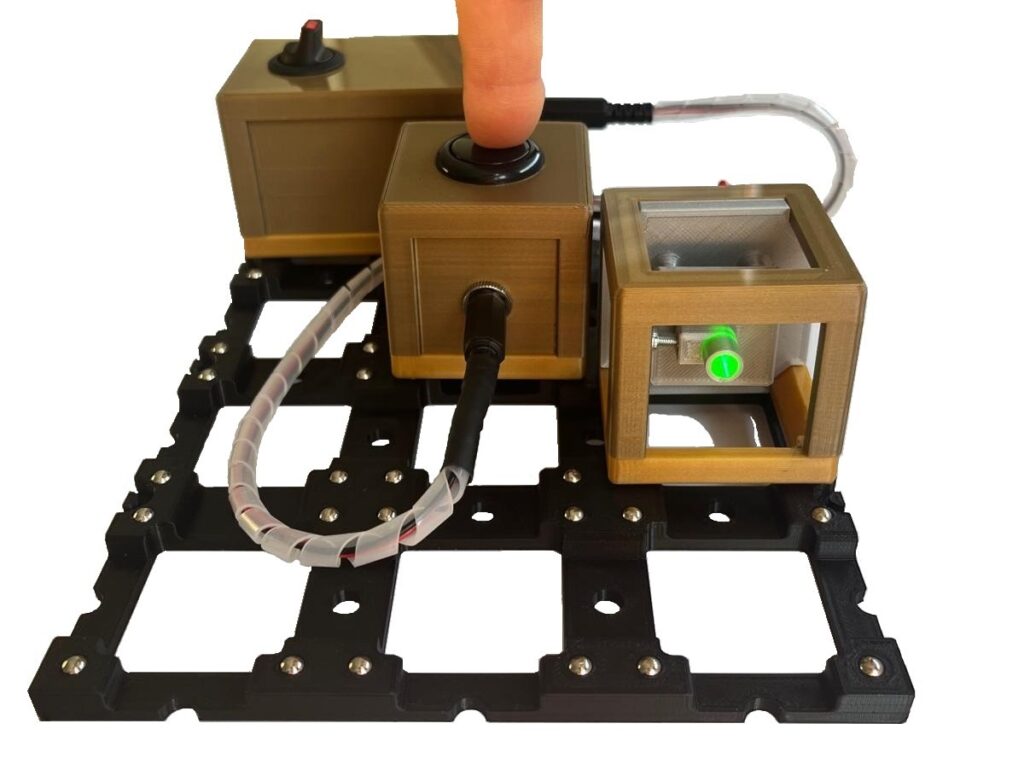

Der Taster wird beim BB84-Modellexperiment genutzt, um die LED schnell und einfach ein- und auszuschalten.

Auf dieser Seite finden Sie Informationen zum Zusammenbau, den Besonderheiten und zu den möglichen Experimenten.

Zusammenbau

Material:
  • 1x   01B_Go_V*_cube_base 1x1_closed
  • 1x   02B_V*_cube_cover 1x1_button
  • 1x   Hohlstecker
  • 1x   Hohlbuchse
  • 1x   Taster
  • 4x   Inbus-Zylinderkopfschraube, M3x12
  • Schrumpfschlauch
  • Zwillingslitze
  • Lötzinn
Werkzeug:
  • Inbusschlüssel – 2,5 mm
  • Lötkolben (+Spitze für Gewindeeinsätze)
  • „Platinenhalter“ zum Löten
  • Seitenscheider
  • Abisolierwerkzeug
  • Feuerzeug
  • (Rohr-)Zange
Schaltplan



Der Schaltplan zeigt die elektrische Verbindung zwischen einem Hohlstecker, einem Taster und einer Hohlbuchse. Links ist der Hohlstecker dargestellt, der über den einen Anschluss mit dem Pluspol des Tasters und über den anderen Anschluss mit dem Pluspol der Hohlbuchse verbunden wird. Der Minuspol der Hohlbuchse wird mit dem Minuspol des Tasters verbunden. Der Hohlstecker dient als Anschluss für den Batteriekasten und die Hohlbuchse als Anschluss für das LED-Modul.

Zudem stehen Ihnen eine ausführliche Anleitung für den Zusammenbau, sowie eine Bauteil- und Materialliste mit den STL-Dateien für den 3D-Druck und Links zu entsprechenden Shops zur Verfügung.

Besonderheiten

Zugentlastung

Beim Einsetzen in den Würfeldeckel sollte das Kabel vor dem Durchziehen verknotet werden. Dies verhindert ein mögliches Abreißen der Verbindungen.
